PHA5D 5 tengelyes könnyű, portálos megmunkálóközpont

PHA5D
5 tengelyes CNC portálos megmunkáló központ

• Univerzális és rugalmas feldolgozási képesség
• Különleges alakú alkatrészek többszögű, többirányú megmunkálására alkalmas

LEÍRÁS

MŰSZAKI ADATOK

VIDEO

SEND A MESSAGE

KIEMELT

Nagy teljesítményű 5 tengelyes szimultán megmunkálás Az erőteljes, 5 tengelyes szimultán megmunkálás a speciális formájú, többfelületű alkatrész megmunkálására épül, a B-tengely ±185°-os és a C-tengely ±320°-os folyamatos forgatást éri el, a követelményeknek megfelelően a különböző alkatrészek nagy simasága.
	Alacsony gépalap kialakítás, nagy feldolgozási tartomány nagy pontossággal Az alacsony gépalap kialakítása támogatja a szilárdságát a nagy feldolgozási pontosság érdekében. A nagy feldolgozási területtel kombinálva a vásárlók változatos igényeinek kielégítésére.

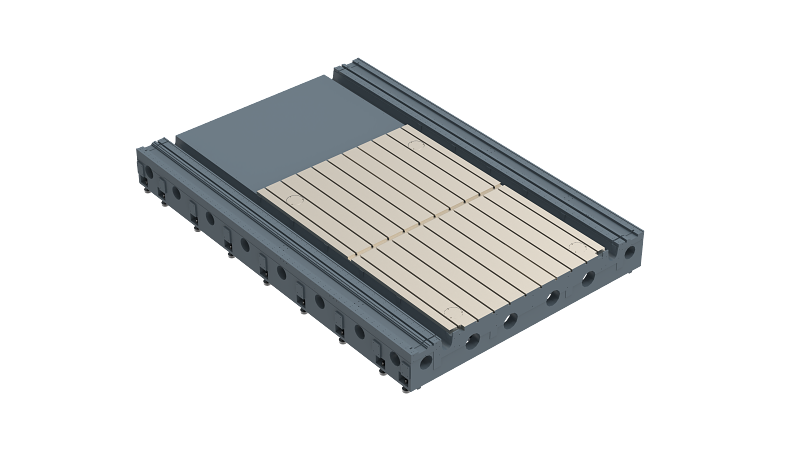

Integrált öntöttvas ágy és munkaasztal erős ütéselnyelő képességgel és nagy fizikai stabilitással A gépágy és a munkaasztal egybeépített öntöttvasból készült, és tökéletes hőkezelési folyamaton esik át a maradék feszültség kiküszöbölése érdekében, erős ütéselnyeléssel, hogy megőrizze a stabilitást és a pontosságot a hosszú távú használathoz.

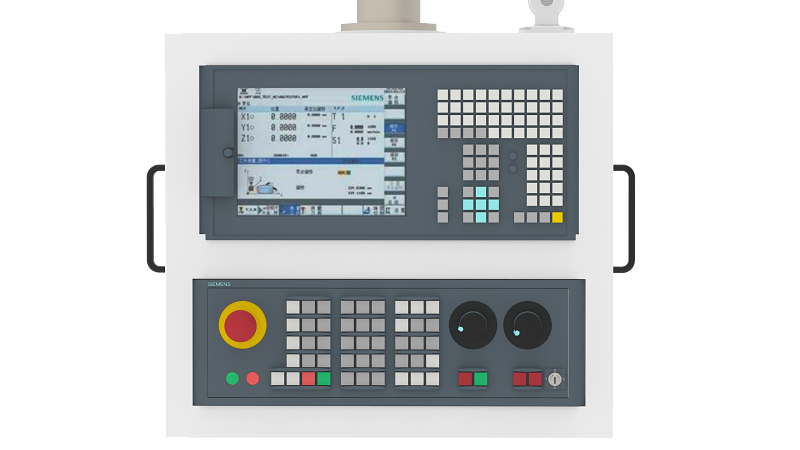

	Csúcskategóriás numerikus vezérlőrendszer nagy feldolgozási stabilitással • A Siemens SINUMERIK 5 tengelyes rendszer fel van szerelve • Erőteljes funkciókkal és teljes szintű adatátvitellel • Moduláris és nyitott architektúra kialakítása magas skálázhatósággal • Szinte minden megmunkálási alkalmazáshoz használható.
Erőteljes automatikus forgácseltávolító képesség A dupla csavaros forgácseltávolítók és a láncos lemezes forgácsszállítószalag nagy teljesítményű forgácsürítési képességet biztosítanak, hogy biztosítsák a feldolgozási hulladék forgácsának időben történő kiürítését.

ALAPINFORMÁCIÓK

• A gép integrálja a marás, fúrás, menetfúrás funkciót.

• Különféle alumínium, acél, rézanyag megmunkálása.

• Széles körben használják speciális formájú alkatrészek feldolgozására a repülőgépgyártásban, az autóiparban és a gépgyártásban.

KONFIGURÁCIÓ

ALAPÉRTELMEZETT

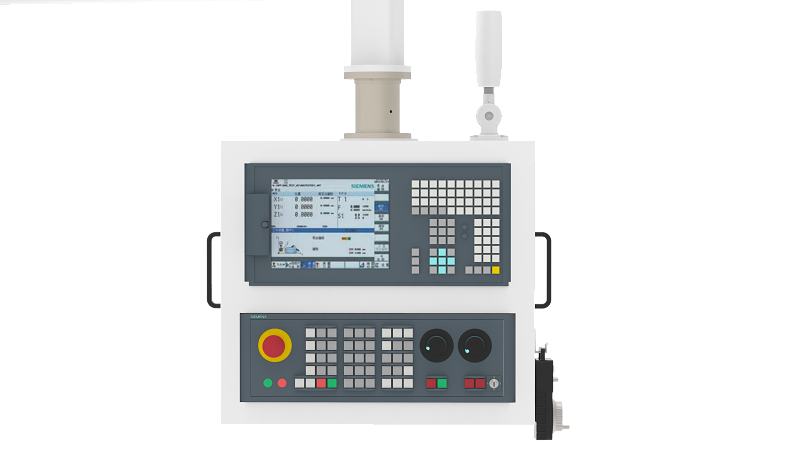

Esernyő típusú szerszámtár	Forgács szállítószalag	Függő vezérlőpanel

VÁLASZTHATÓ

Létesítmények

Lineáris kódoló

HSD A/C fej

VIDEO

MŰSZAKI ADATOK

	Tételek	Mértékegység	PHA5D-CNC3000	PHA5D-CNC6000
Utazás	X-tengely	mm	3000	6000
	Y-tengely	mm	3 tengely: 2000
			4 tengely: 1400
	Z-tengely	mm	600
	B-tengely	/	±185°
	C-tengely	/	±320°
Munkaasztal	Méret (hossz*szélesség)	mm	3000x2000	6000x2000
	Max. Betöltés	kg.m ²	1000
	T-horony (szélesség/középpont távolság)	mm	18/200
Orsó	típus	/	Motorizált
	Teljesítmény (S1/S6)	kW	20/22.3
	Max. sebesség	fordulat	24000
	Kúpos	/	HSK A63
Feedrates	Gyorsan X/Y/Z-n	m/perc	40/50/20
	X/Y/Z Vágási előtolás	m/perc	15
Szerszámmagazin	típus	/	Esernyő típus
	Kapacitás	db.	12
	Szerszámtól-szerszámig idő	mp	8
Dimenzió	Gép magasság	mm	3800
	Fedő terület	mm	6700*6400	9200*4400
	Gép súlya	kg	20000	26000
